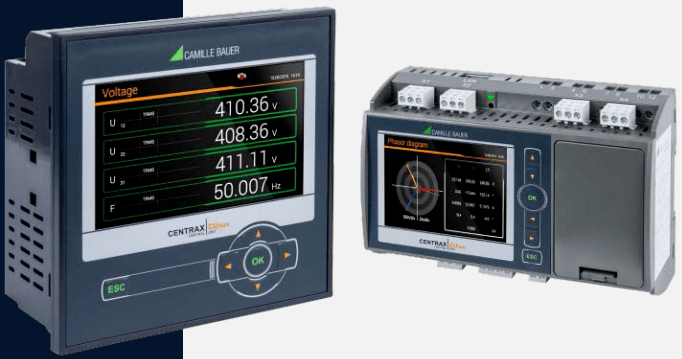

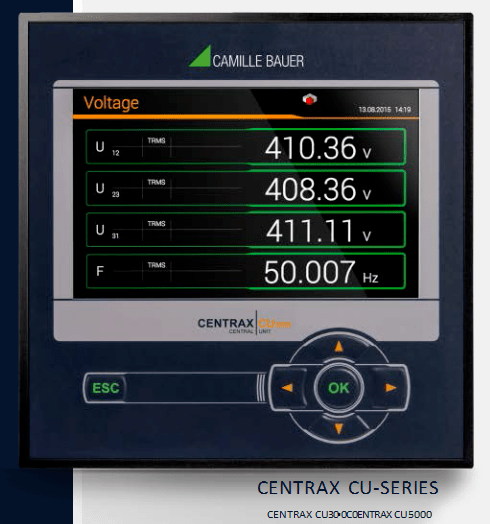

電力系統監測控制裝置CENTRAX CU3000簡介：

CENTRAX CU3000電力系統監測控制裝置將高精度強電測量儀表功能和可以自由編程的PLC相結合在一起，這使得對于單獨的控制，控制系統，遠程顯示或額外數據收集的需求是多余的。

儀器的測量部分可獲取1500多項高質量狀態信息，能耗和電能質量信息。該控制應用程序基于CODESYS，現在，可以根據具體應用，從邏輯上處理這些數據，將其用于控制算法中，或根據情況需求與能源生產商或消耗方進行交互。

儀器可以通過自由選擇的I/O和Modbus 接口與過程信號進行通信。ADVANCED和 PROFESSIONAL版本額外提供了通過Modbus 接口將其它現場儀表的測量數據導入到控制應用程序以進行進一步處理的可能性。 CENTRAX CU3000 因此可用于能源管理，能耗控制和優化，公用設施監控以及其它一般自動化和控制任務領域的獨立解決方案。任何時候都可以兼容到更高級別的系統。

兼容

通過程序控制兼容手上的測試任務 提供特有的現場監控和網絡可視化方案 水平和垂直方向的可擴展性

直觀

多語言版本的純文本菜單導航使得操作簡單 主題排列方式顯示測量數據以便用戶快速訪問數據 用于維護調整的服務區域

多功能

測量和控制在一臺儀器中 中央系統采集測量數據和能耗數據 可監測工廠，過程行業和公用設施

靈活性

通用測量輸入適用于任何電網類型 可自由選擇平均值和測量變量 可配置的訪問授權

可擴展性

可組合的設備版本（功能，接口，I / O，供電） 可選的設計：頂帽導軌或面板安裝（96x96或144x144m） 可做為標準設備集成到Smartcollect軟件中

電力系統監測控制裝置CENTRAX CU3000技術指標：

輸入

標稱電流                             1 ? 5 A

Z大                                      7,5 A

標稱電壓                             57,7 ?400VLN, 100 ? 693VLL

Z大                                     CU3000: 480 VLN, 832 VLL (sinusoidal)

標稱頻率                             CU5000: 520 VLN, 900 VLL (sinusoidal)

采樣率                                 42 … 50 … 58 Hz, 50,5 … 60 … 69,5 Hz18 kHz

電源型號

標稱電壓                             100?230V  AC/DC (CU5000)

                                           110?230 V AC, 130?230 V DC (CU3000)

                                           110?200 V AC, 110?200 V DC (CU3000)

                                           24 ? 48 V DC (CU3000/CU5000)

消耗                                    ≤ 20 VA

不間斷電源（UPS）

類型（3,7V）                     VARTA Easy Pack EZPAckL, UL listed MH16707

連接類型

-- 單相或分相（2相系統）

-- 3或4線平衡負載

-- 3或4線不平衡負載[2U，1]

-- 3線不平衡負載，Aron連接

-- 3或4線不平衡負載

-- 4線不平衡負載，Open-Y

I/O接口

模擬輸出                        （可選）

范圍                                 ±20 mA (不大于24 mA），雙極

繼電器                            （可選）

觸點                                  轉換觸點

負載能力                          250 V AC, 2 A, 500 VA; 30 V DC, 2 A, 60 W

數字輸入被動

標稱電壓                           12/24 V DC (不大于30 V）

數字輸入有效                  （可選）

開路電壓                            ≤ 15 V

數字輸出

標稱電壓                           12/24 V DC (不大于30 V）

基本不確定性根據IEC/EN 60688

電壓，電流                        ±0,1 %

功率                                   ±0,2 %

功率因子                            ±0,1°

頻率                                   ±0,01 Hz

不平衡U,I                           ±0,5 %

諧波                                   ±0,5 %

THD U, I                            ±0,5 %

有功能量                            等級0.5S(EN 62 053-22)

無功能量                            等級0.5S(EN 62 053-24)

接口

ETHERNET                       RJ45插座

協議                                   Modbus/TCP, http, NTP (時間同步)

MODBUS/RTU                  標準 (CU5000),可選(CU3000)

波特率                               9,6 115,2 kBaud

時間參考                            內部時鐘

時間精度                            ± 2分/月（15到30°C)

同步                                   NTP服務器

環境條件，一般信息

運行溫度                           沒有UPS: –10到15至30到 + 55 °C

                                         有UPS: 0到15至30到+ 35 °C

機械性能

外殼材料                          聚碳酸酯（Makrolon）
重量                                 800 g (CU3000), 600 g (CU5000)

安全

電流輸入彼此電隔離

保護等級                          II ( 保護絕緣，通過保護阻抗輸入電壓）

測量類別                         CATIII
