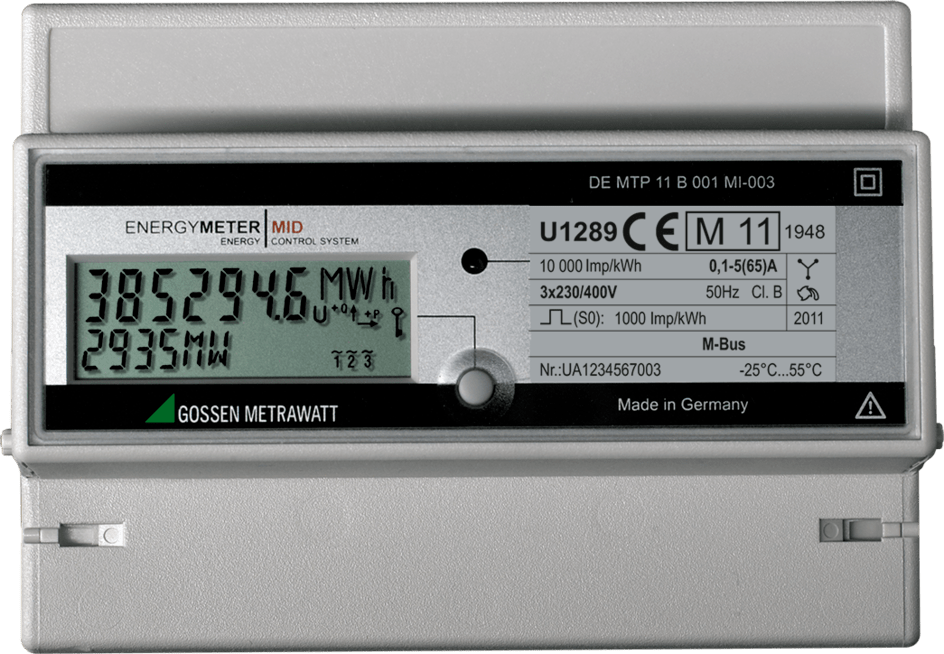

電量表Energymeter MID系列

電量表Energymeter MID系列產品簡介：

具備瞬時功率顯示的有功電量表

符合規約DIN EN 50470-3的三相四線系統有功電量的獲取

電量表Energymeter MID產品應用：

電量表廣泛地應用于電量獲取和計費系統中，在商業，家庭，工業和樓宇管理系統中隨處可見。附加的瞬時功率顯示功能可隨時對電氣系統的瞬時負荷情況進行評估。直連式的電量表（U1281，U1289）不需要增加電流變送器而直接輸入高達65安培的電流。而電流變送器連接式的電量表（U1381，U1387，U1389）可與輸出為1安培和/或5安培的電流變送器連接。

集成的錯誤識別功能可對錯誤的旋轉磁場方向，缺相，電流變送器反接，測量范圍過載和通信總線錯誤等報警提示以在故障排除中節約寶貴的時間和測試設備的使用。

電量表Energymeter MID運行過程中更多的透明化功能

除基本的有功電量和瞬時功率測量，多功能型的電量表（M1）通過簡單的按鍵操作即可顯示各相電流，電壓，有功功率，無功功率，視在功率，功率因素，頻率等。電壓水平，相電壓利用率，無功功率成分和補償因此可以在運行中得以進一步評估。

電量表Energymeter MID通用總線連接

通過可選擇的通信接口方式，電量表讀數和其他數據可便捷地傳送到數據記錄，計費和優化系統，樓宇自動化和控制系統中。

☆  帶FTT-10A收發器的LON總線接口(W1)

☆  符合EN 1434-3的M-bus總線接口（W2)

電量表Energymeter MID應用特點：

☆  精確的有功電量測量，符合DIN  EN 50470-3標準，B等級

☆  無功電量測量，符合DIN EN 62053-23，2等級

☆  低成本得益于出廠校驗，遵循MID，一致性評估流程模塊B+D

☆  瞬時功率顯示

☆  可擴展的附加測量參變量

☆  直接電流連接5（65）安培，無需額外電流變送器

☆  變送器連接5//1安培

☆  變送器變比和舍得校準

☆  適用于60Hz的電量表型

☆  安裝錯誤顯示，無需額外測量設備

☆  脈沖輸出 S0或230伏

☆  可調整的脈沖頻率和脈寬

☆  小尺寸緊湊設計

☆  可選通信接口，LON, M-bus, L-bus

☆  可選的輔助供電功能

電量表Energymeter MID多樣性的校驗?zāi)芰?官方計費認可

根據法規，校驗認證不顯示測量誤差。根據不同的要求，如下表型可供選擇：

☆  經調校的主屏顯示主邊電量，經調校并參考主邊電量的脈沖輸出，固定脈沖頻率，1000個脈沖/千瓦時（V1，V3）---直接測量型

☆  經調校的主屏顯示主邊電量，變送器變比根據訂貨要求固定且經調校，經調校并參考主邊電量的脈沖輸出，固定頻率基于CTxVT（V1，V3)

☆  經調校的主屏顯示次邊電量，固定變送器變比CT=VT=1（Q0），經調校并參考次邊電量的脈沖輸出，固定脈沖頻率，1000個脈沖/千瓦時（V1，V3）

☆  未調校的主屏顯示主邊電量，可調變比（Q1），經調校的輔屏顯示次邊電量， 經調校并參考次邊電量的脈沖輸出，固定脈沖頻率，1000個脈沖/千瓦時（V1，V3）

被測電路關閉情況下仍可進行讀數和總線操作

電量表可選增配24伏直流輔助供電輸入（H1）以確保在主電路斷電下仍可進行表計顯示和遠程總線表計讀數。UBAT-24V電池供電可實現無主電路供電的表計讀數功能。

出廠校驗

電量表出廠時完成校驗，符合歐洲和瑞士MID規約?？捎糜谟?jì)費目的，交期和成本因此得以節省。符合模塊B+D的一致性評估也一并完成，并附一致性聲明于操作說明書。

計量和校驗源于相同儀器

GOSSEN METRAWATT具有國家注冊的電子測量?jī)x器測試辦公室，獲準能為德國市場的電量表進行校準。
