多功能電量變送器A PLUS 電力 監控裝置

多功能變送器測量系統特點：

    ☆ U,I: 0.1%; 功率: 0.2%, 儀表 EP: 0.5S

    ☆ 直接測量，最大可達 692VLL, 5A, CATIII

    ☆ 任何系統都可以使用?

    ☆ 可以靈活選擇V / I比率?

    ☆ TRMS 有效值的63次諧波

    ☆ 測量2, 4, 6, 8…1024點/循環

電力系統監測控制裝置A PLUS : 測量內容

Input  輸入

   直接連接

   通過變壓器連接

多功能電量變送器可優化的測量過程：

測量期望值：通過重新定義可以確定可測的參數

自動耦合：自動適應當前實際信號

  ? 優勢：經6電流和4電壓增益精度最高

  ? 但是：范圍變化時短時測量中斷（1…2周期）

多功能電量變送器的顯示和操作模式

☆ 4行8位數字（14段）

•   報警（ON和OFF）?？山M態。

•   計量儀表（高/低費率）

•   測量值Ux, Ix, Px, Qx, Sx

☆ 通過4 LED直接顯示報警狀態

☆ 通過  鍵直接發出報警查詢

☆ 方向鍵導向

☆ 測量圖象自由組合（20 x 4 值）

多功能變送器操作模式

電力系統監測控制裝置顯示方式

完整模式

所有的測量值按照預先定義的顯示模式排列成矩陣. 通過方向鍵選擇確認. 4行儀表數值排列結構可以設定。如圖所示。

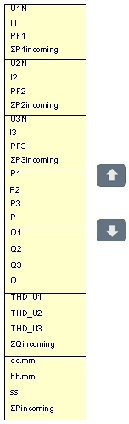

簡化模式

完整的模式是相同。重點突出測量值的復雜性，減少顯示數據。

用戶模式

測量值顯示可以自由組合. 每4行可以定義20個以上的測量值。這些顯示圖可以自上而下排列。優先顯示是可能的。

循環模式

用戶模式的測量圖像可以在一個組態的時間里循環顯示。

邏輯模塊

多功能電量變送器適合應用的場合

?   監控 (例如過流、相位錯誤或不平衡)

?   配電的工作狀態, 例如現場和遠程、白天和夜晚操作

?   記錄控制報警, 事件, 認證等等

?   監控外部設備: 回路狀態或自監控信號

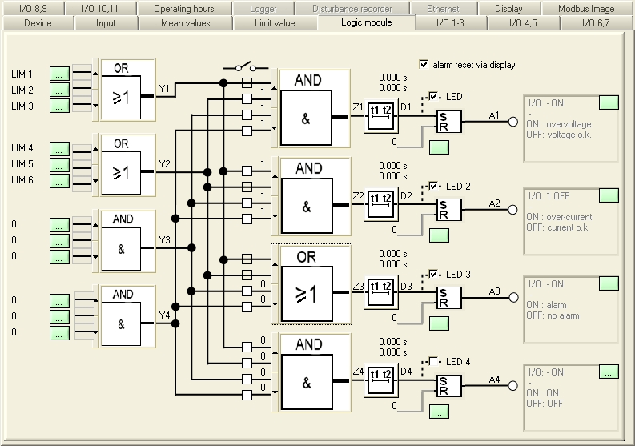

邏輯模塊: 參數化

邏輯模塊: 信號報警概念

 通過前面板LED報警狀態可視化

? 快閃: 激活,不確認警告

? 慢閃: 不激活,不確認警告

● LED ON: 激活, 確認報警

○ LED OFF: 不激活, 確認報警

 發生報警狀態一定確認

 報警狀態跟蹤(繼電器, 數字輸出, 串行項)

● 如果報警不再存在，報警動作將自動復位  OR

○ 同時發生的事件確認通過顯示復位

○ 同時發生的事件確認通過數字輸入/另外的邏輯狀態復位

邏輯模塊:綜述報警處理流程如下圖：
