高精度角位變送器,在水電站和挖泥船上的應用

高精度角位變送器

機械變量的電子測量和遠程傳輸已成為機械和儀器制造的所有領域的重要的部分。多年來，機械運動已經被轉換成電信號，在控制室中顯示并記錄。監控任務的自動化通常是其主要目標。角位置傳感器用于獲取角度位置和縱向運動。

CAMILLE BAUER公司的KINAX系列角位置傳感器的機械穩定性使其非常適合在極端條件下的應用。電容式感應器

系統，并在實際應用中進行了試驗和測試多年。在船舶、沼氣廠和渦輪機的運行中。電容性測量原理的主要優點是它對極端溫度波動、水分、雜質、沖擊和振動不敏感。

角位置采集：高精度角位變送器

有許多不同類型的低輻射發電廠，但它們評級模式總是相同的，他們的設計一般也是相同的。發電廠通常由堰或大壩組成，大壩將水保留在發電廠前或高級水庫中。從那里，水通過進氣結構進入供應管道或管道。根據渦輪機的類型，勢能或動能可以移動連接到發電機上的渦輪機。發電機將機械能轉換為電能?，F(xiàn)代渦輪機的效率高達95%。因此，它們能夠?qū)缀跛械囊簤簞恿D(zhuǎn)化為機械能。不同的渦輪機完全適應不同的流量和水頭。

佩爾頓渦輪機噴嘴對準系統 位置信息的采集

角位變送器原理

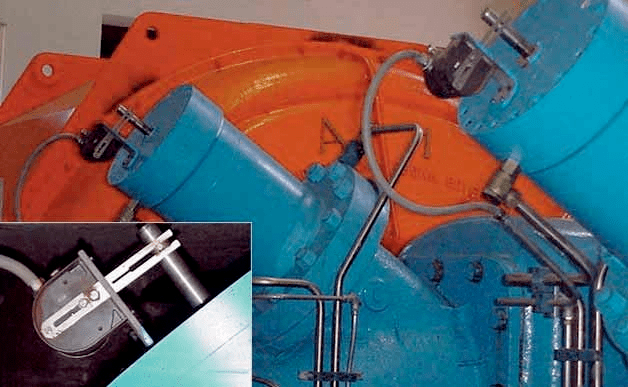

佩爾頓渦輪機，也被稱為自由噴氣渦輪機，專門使用動力學水能量的水頭高達2000米，輸出功率高達300兆瓦。佩爾頓渦輪引導水通過一個或幾個噴嘴到勺形桶。KINAX角位變送器原理：獲得噴嘴的對準（ 圖2），然后可以通過油液壓或電動裝置調整其位置。

由于操作原因可能需要大量減少渦輪輸出，一個偏轉器設置在噴嘴和車輪之間，并可以立即旋轉到整個噴射流。它使車輪前面的水噴射流偏轉， 從而破壞了推進力。偏轉器的角度也由KINAX系列角位置傳感器獲得。

車輪轉數：角位變送器原理

方朗西斯渦輪機有一個徑向到半軸的供應流從一個伏積和一個軸向外流。這種類型的渦輪機

適合高達500米的頭部。渦輪機由可旋 轉 排 列 的 導 向 葉 片 控 制 。KINAXWT707可以測量葉片的角度。過程計算機在這些測量的基礎上改變渦流，以保持車輪的轉數不變，無論發電機的能量輸入。

卡普蘭渦輪機適用于較小的水頭

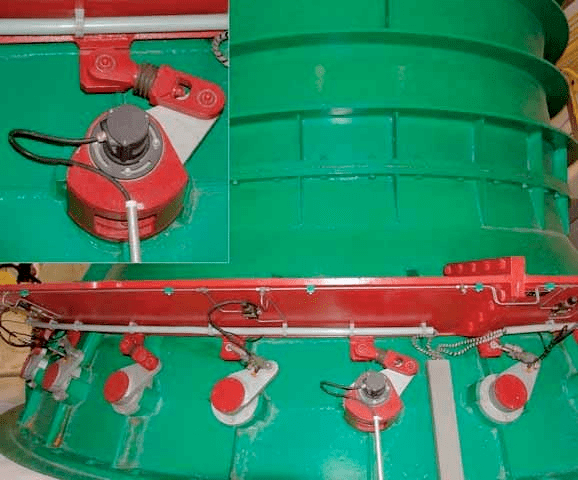

（最多80米）和大量的水流。螺旋槳式的葉片類似于船舶的螺旋槳。導葉片和葉片的調整提供了良好的控制特性和在部分載荷下的有利行為。（圖1 ） 導 引 葉 片 和 葉 片 的 位 置 由KinaxWT707角位置傳感器測量，并通過工藝計算機進行調整，以在不受負載影響的恒定轉速下達到好的效率。

角位變送器使用方法

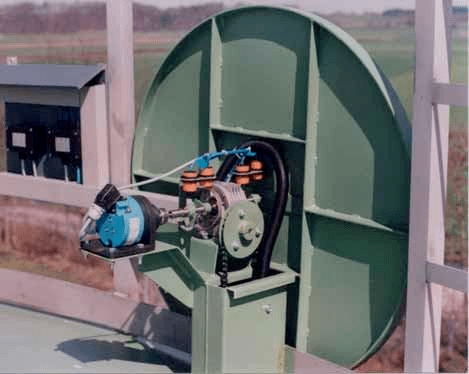

KINAXWT707從沼氣廠的屋頂監測油箱的水平。這種遠程監控過程可以很容易地通過電源輸出信號集成到當前的過程數據中。這提供了在工廠運行的早期階段識別和指出問題和弱點的可能性，從而使立即采取控制措施成為可能。例如，關閉的標準低于或高于最小或最大允許罐液位。特別是在氣體時，使用本質安全裝置（防爆）非常重要。爆炸、火災、靜電充電以及電氣和機械風險。凍結和腐蝕，必須防止在所有情況下的危險區域。KINAX角位置變送器的另一個特點是其固有的安全性， 這使其適合于危險的位置。

角位變送器使用方法

在船舶上的好的控制

角位變送器使用方法

來自荷蘭斯利德雷希特的馬特沙皮吉(HAM)也使用了KINAX變送器挖泥船HAM316”。（圖4）。他們決定了方向舵的位置，以指示到橋的路線和路線。另一個重要的變量是驅動器。為了控制它，使用了可調的螺旋槳-類似于卡普蘭渦輪機。改變了葉片的螺距，以控制好的性能。

在其他類型的船舶中，所謂的推進器用于驅動和控制。-

se船頭推進器配備了一個管通道通過整個寬度的前十分之一。螺旋槳設備，允許船頭移動到左舷或右舷，是交叉安排在這個管。KINAX角位置變送器測量螺旋槳葉片和推進器的位置。由于高力作用于船舶的螺旋和軸必須承受大量的負載，一個強大的測量解決方案必須

已為此任務選擇此選項。KINAXWT707 安裝在豎井隧道中， 非常適合此任務。

挖泥船在世界各地的不同地點和各種環境條件下作業。供應商和儀器的可靠性是決定某一產品的一個重要因素。振動、影響和溫度波動不得影響測量結果。只有在這種情況下，控制和監測在不利條件下也是可行的。
